捕捉断路器首次合分闸动作波形的意义

在电力设施中，一次 ‘缓慢’ 的断路器分闸导致了主要的故障

·  大面积电力供应中断

·  危害电站/电厂

·  潜在的安全隐患

一些隐患通常会在断路器首次分闸时被暂时消除

传统的测试需要断路器退出运行

·  至关重要的首次分闸波形被忽视

·  耗费大量人力物力

记录直流控制回路电流已被发展为用来捕捉首次分闸波形的有效的状态检测技术

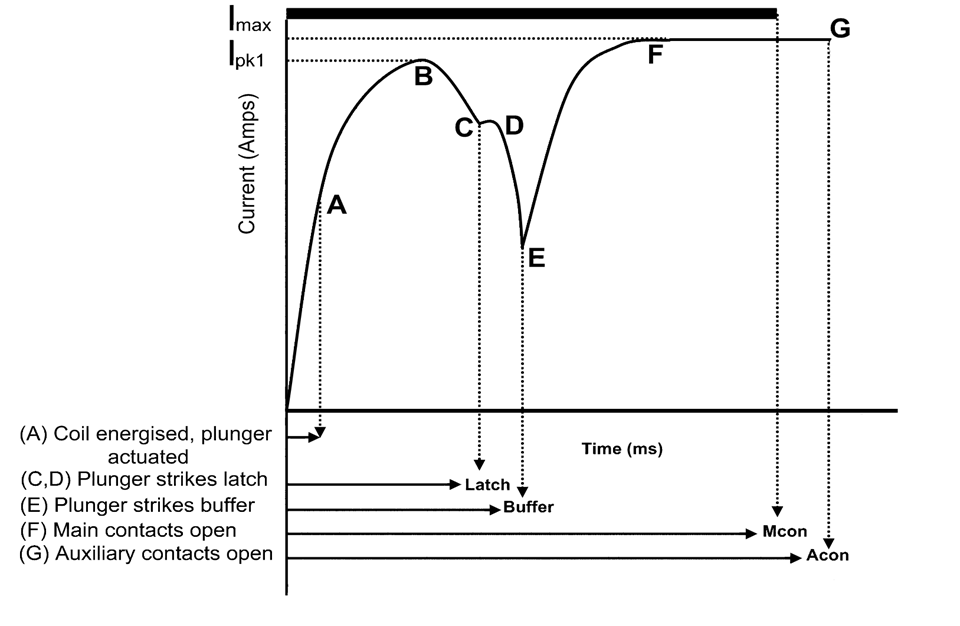

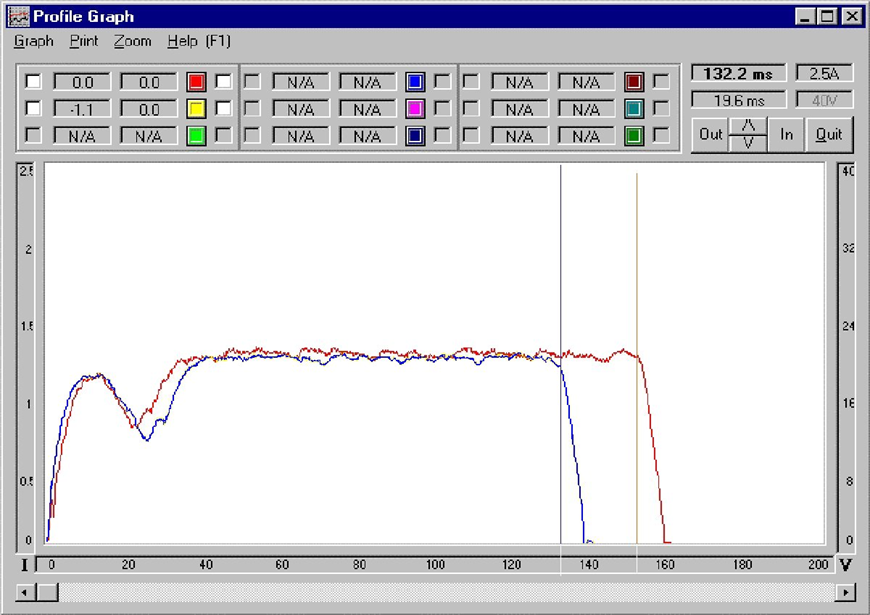

合分闸动作波形理论阐述

A. 线圈已储能，活塞开始运动

C.D. 活塞撞击闩锁

E. 活塞撞击缓冲

F. 主触头断开

G. 辅触头断开

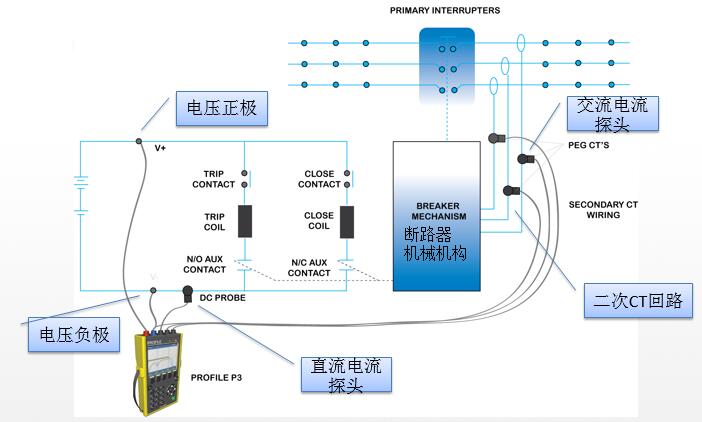

P3 手持机 连接

便携式、重量轻，非侵入式连接的手持机

通过一次快速测试在首次合/分闸时评估断路器状态

在现场可立即测试 可以在断路器上进行安全连接

成为维护工程师工具箱中的必需

首次合/分闸分析

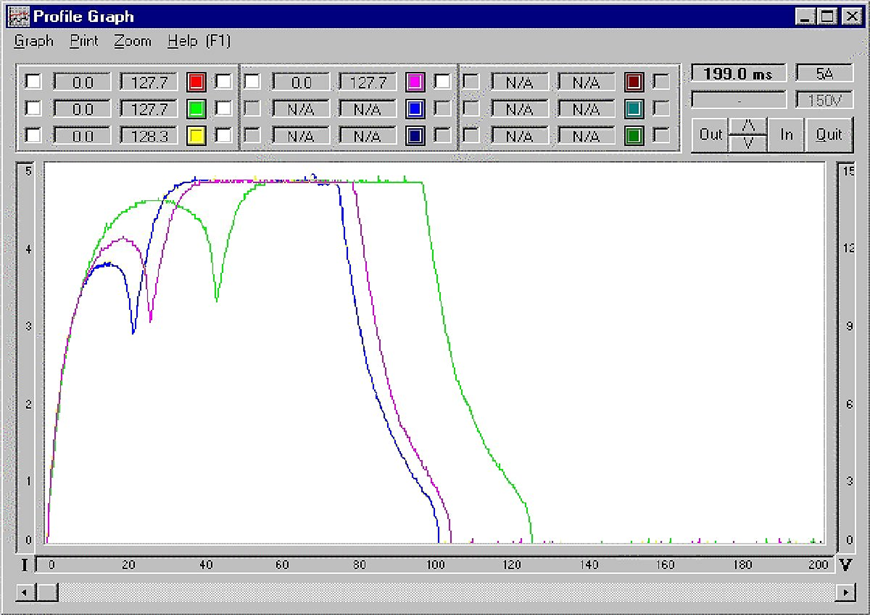

通过记录直流控制回路电流波形而发现的故障案例

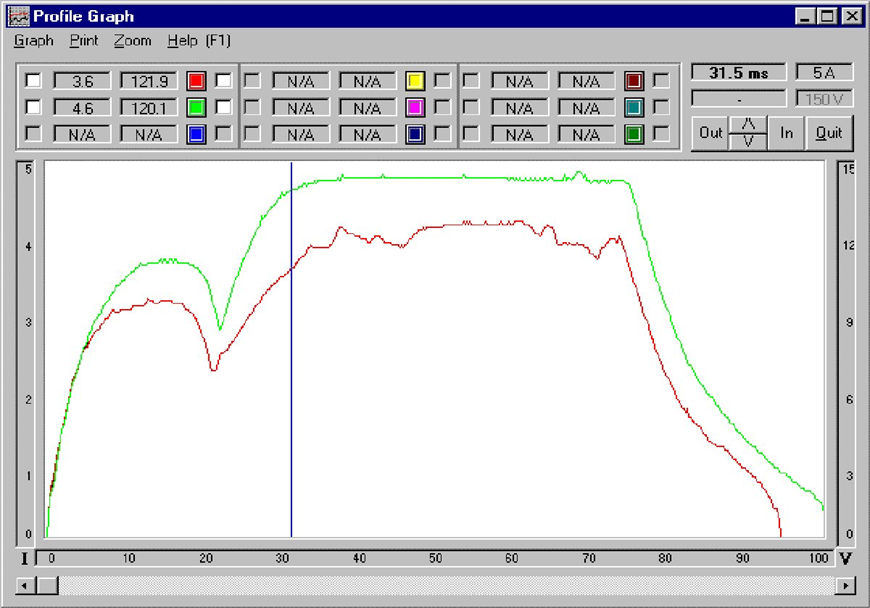

直流控制电路接触不良

活塞机械摩擦增加

机械动作速度降低

直流电源阻抗过高

Profile P3 目标及优势

·  更简单及准确的数据输入

·  可预先输入测试相关信息

·  断路器数据库

·  增强数据管理能力

·  可使用多种过滤选项

·  可对记录进行标记

·  给予用户更强的现场分析能力

·  可以在手持机上同时对比4条记录

·  上传历史记录

Profile P3 目标及优势

·  具有捕捉多次操作的能力

·  增强分析算法

·  更快的采样率

·  可以应用在其它类型断路器上，例如永磁机构断路器

·  智能化的电源管理

·  DC探头直接从手持机取电而无需内置电池

·  P3 直流电源能够自动检测并给可充电电池充电

·  向下兼容及具有前瞻性

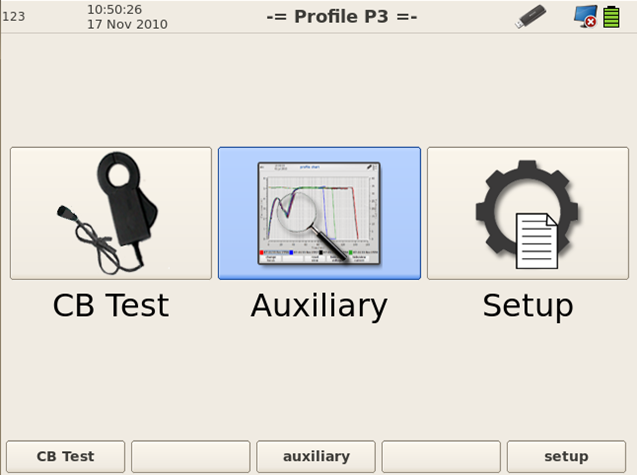

P3 操作

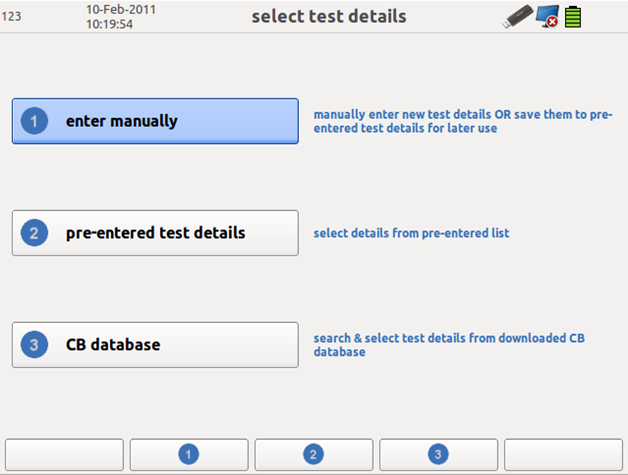

P3 测试输入选项

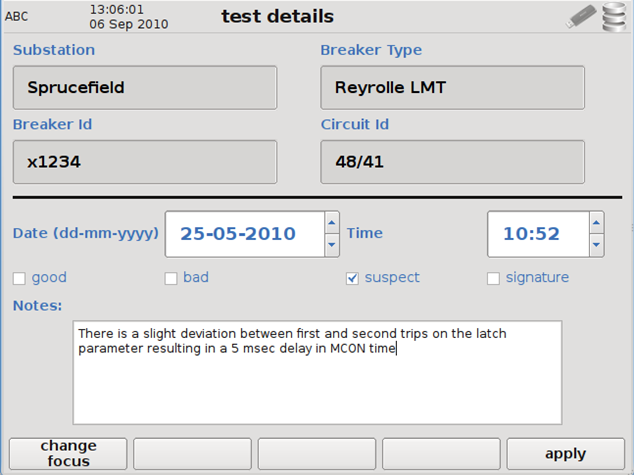

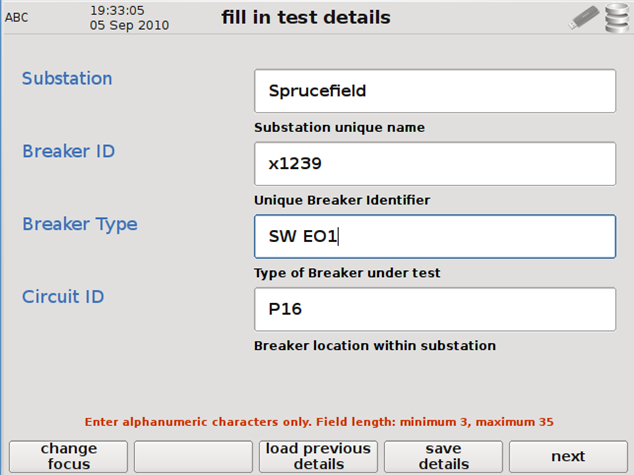

手动输入测试信息

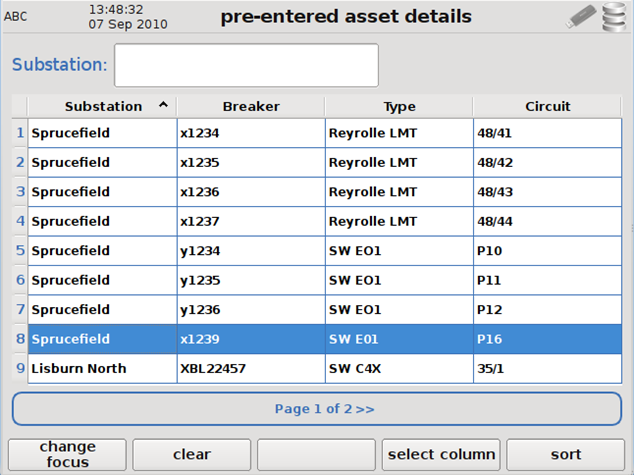

预输入测试信息

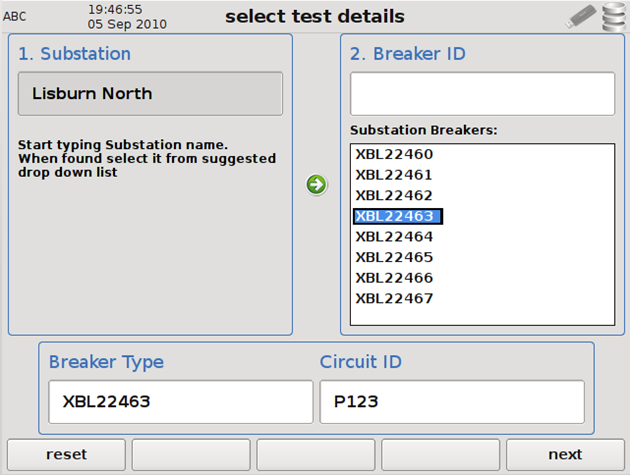

从断路器数据库选择测试信息

选择测试模式

已就绪

首次合/分闸分析

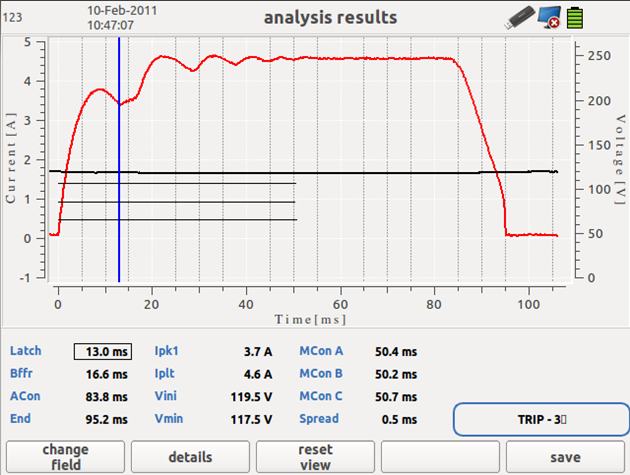

分析结果

标记记录

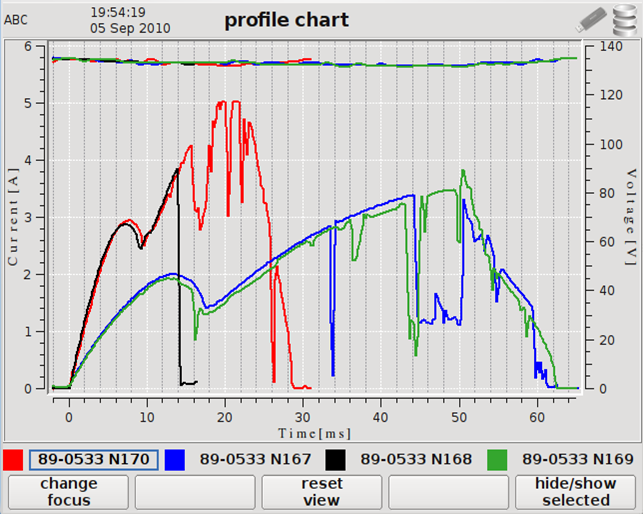

查看结果

过滤测试结果

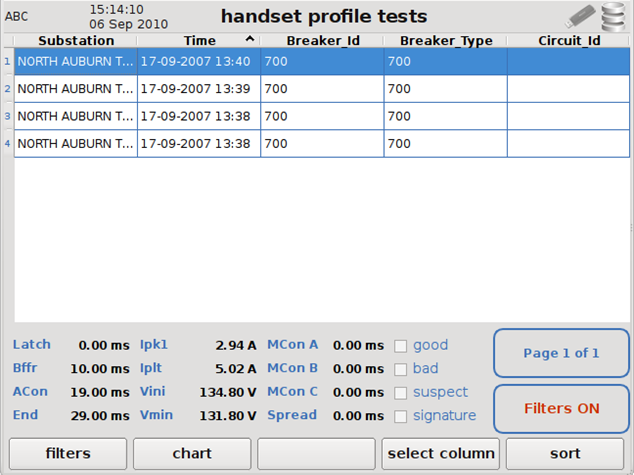

手持机上记录

导入及导出数据
•  数据能按照以下格式通过USB闪存导入 –

–以 rec 后缀名的记录文件，例如2005030809390297.rec

–以 csv 后缀名的预输入测试信息文件 –以 cbd 后缀名的断路器数据库文件

•  数据能通过USB数据线导出至电脑

产品开发

Ø继电器计时功能

Ø潜在应用

§ 独立的杆式断路器

§在线波形记录
